Invoering

In moderne geautomatiseerde logistiek en slimme productiesystemen,Automatisch geleide voertuigen (AGV's)EnAutonome mobiele robots (AMR's)zijn essentiële apparatuur geworden voor intern materiaaltransport. De kern van elke AGV wordt gevormd door het aandrijfsysteem, beter bekend als deAGV-aandrijfeenheid.

Een AGV-aandrijfeenheid integreert de mechanische en elektrische componenten die verantwoordelijk zijn voor de bewegingsbesturing, inclusief deaandrijfmotor, versnellingsbak, aandrijfwiel, remsysteem en encoderfeedback. Dankzij dit modulaire ontwerp kunnen AGV-fabrikanten de systeemintegratie vereenvoudigen en tegelijkertijd betrouwbare tractie en nauwkeurige bewegingscontrole garanderen.

Naarmate AGV-toepassingen zich uitbreiden naar magazijnen, fabrieken, luchthavens en zware industriële omgevingen, is het de moeite waard om de juiste keuze te makenAGV-aandrijfeenheidis een cruciale technische taak geworden. Er moet allemaal rekening worden gehouden met het draagvermogen, het koppel, de positioneringsnauwkeurigheid en de omgevingsomstandigheden.

Dit artikel geeft een uitgebreid overzicht vanAGV-aandrijfeenheidstructuren, veel voorkomende typen en selectieprincipes, waardoor ingenieurs en systeemintegrators de meest geschikte oplossing kunnen kiezen.

1. Structuur van een AGV-aandrijfeenheid

Een moderneAGV-aandrijfeenheidis doorgaans ontworpen als een geïntegreerde module die meerdere functionele componenten combineert. De integratie vermindert de complexiteit van de installatie en verbetert de systeembetrouwbaarheid.

De belangrijkste componenten van een AGV-aandrijfeenheid zijn onder meer:

Aandrijfmotor

De aandrijfmotor zorgt voor de primaire voortstuwingskracht van de AGV. De meeste moderne systemen gebruikenservomotoren of synchrone motoren met permanente magneet (PMSM)vanwege hun hoge efficiëntie, compacte formaat en nauwkeurige snelheidsregeling.

Bij veel industriële AGV's varieert het motorvermogen doorgaans van100 W tot 1500 W, afhankelijk van laadvermogen en voertuigtype.

Versnellingsreductiemiddel

De versnellingsbak zet de hoge-snelheid en het lage- koppel van de motor om in een lage- snelheid en hoge- beweging die geschikt is voor het aandrijven van zware lasten.

Gemeenschappelijke reductieverhoudingen die in AGV-systemen worden gebruikt, variëren tussen1:20 en 1:40, waardoor de aandrijfeenheid voldoende trekkoppel kan genereren.

AGV-aandrijfwiel

DeAGV-aandrijfwielbrengt het motorkoppel over op de grond en heeft directe invloed op de tractieprestaties en de voertuigstabiliteit. Wielmaterialen en loopvlakontwerpen variëren afhankelijk van de vloeromstandigheden en de belastingsvereisten.

Bij zware- AGV-toepassingen worden vaak polyurethaan-gecoate of massief rubberen aandrijfwielen gebruikt om de slijtvastheid en het laadvermogen te verbeteren.

Remsysteem

Veel AGV-aandrijfeenheden zijn voorzien van eenelektromagnetische remmotor, wat zorgt voor veilig stoppen tijdens noodsituaties of stroomuitval.

Remsystemen zijn vooral belangrijk voor AGV's met zware- ladingen of toepassingen die op hellingen werken.

Encoder- en feedbacksysteem

Encoders geven nauwkeurige snelheids- en positiefeedback aan de bewegingscontroller. Dit maakt nauwkeurige navigatie, positionering en synchronisatie met magazijnautomatiseringssystemen mogelijk.

2. Soorten AGV-aandrijfeenheden

Verschillende AGV-architecturen vereisen verschillende aandrijfeenheidontwerpen. De meest voorkomende typen zijn differentieelaandrijfeenheden, stuuraandrijfeenheden en tractieaandrijfsystemen.

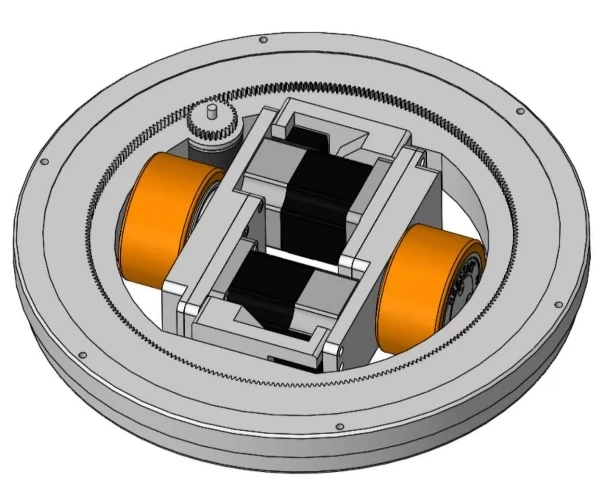

Differentiële aandrijfeenheden

Differentiële aandrijving is een van de meest gebruikte AGV-aandrijfconfiguraties. In dit systeem zijn er twee onafhankelijkAGV-aandrijfwielenzijn aan weerszijden van het voertuig gemonteerd.

Door het snelheidsverschil tussen de twee wielen te regelen, kan de AGV vooruit, achteruit of op zijn plaats draaien.

Voordelen zijn onder meer:

eenvoudige mechanische structuur

lage systeemkosten

hoge manoeuvreerbaarheid

Differentiële aandrijfsystemen worden veel gebruikt inmagazijnrobots en AMR-platforms.

Stuuraandrijfeenheden

A stuuraandrijvingintegreert zowel aandrijf- als stuurfuncties in één enkele module. Het aandrijfwiel kan rond een verticale as draaien, waardoor de AGV in elke richting kan bewegen.

Deze configuratie biedt verschillende voordelen:

hogere positioneringsnauwkeurigheid

flexibele beweging in smalle ruimtes

geschiktheid voor AGV's met zware- lading

Stuuraandrijvingen worden vaak gebruikt inAGV's met vorkheftrucks en zware-voertuigen voor intern transport.

Tractie-aandrijfeenheden

Tractieaandrijfsystemen worden doorgaans gebruikt inAGV's trekkendie karren of aanhangwagens trekken. Bij deze systemen levert de AGV trekkracht terwijl de last apart wordt vervoerd.

Deze configuratie wordt vaak gebruikt inproductielijnen voor de automobielsector en logistieke systemen voor grote magazijnen.

3. Sleutelfactoren bij het selecteren van een AGV-aandrijfeenheid

Het selecteren van de juiste AGV-aandrijfeenheid vereist een zorgvuldige evaluatie van verschillende technische parameters.

Laadvermogen

De belangrijkste factor bij de keuze van de aandrijfeenheid is detotaal gewicht van de lading, inclusief AGV-chassis en laadvermogen.

Bijvoorbeeld:

lichte-AGV's (minder dan of gelijk aan 300 kg) worden vaak gebruiktMotoren van 100–200 W

voor middelzware- AGV's (300–800 kg) vereistMotoren van 200–400 W

zware-AGV's kunnen dit vereisen750 W of hoger

Koppelvereisten

Het vereiste koppel is afhankelijk van de wieldiameter, het voertuiggewicht en het acceleratievermogen.

Ingenieurs moeten ervoor zorgen dat de aandrijfeenheid voldoende levertcontinu koppel en piekkoppelom overbelasting van de motor te voorkomen.

Reissnelheid

Typische AGV-snelheden variëren tussen30–60 m/minin industriële omgevingen. Hogere snelheden vereisen een groter motorvermogen en een verbeterd thermisch beheer.

Omgevingsomstandigheden

Vloertype, hellingshoek, temperatuur en stofomstandigheden hebben allemaal invloed op het ontwerp van de aandrijfeenheid.

Bijvoorbeeld:

polyurethaan wielen voor gladde binnenvloeren

versterkte wielen voor zware-logistiek

afgedichte behuizingen voor stoffige omgevingen

4.Plutools AGV-aandrijfeenheidoplossingen

Als professionele fabrikant van mobiele robotaandrijfsystemen,Plutoolsbiedt een breed scala aan geïntegreerdeAGV-aandrijfeenheden en aandrijfwielenvoor industriële automatiseringstoepassingen.

Typische productseries zijn onder meer:

PLT100 aandrijfeenheid– compacte oplossing voor lichte-AGV's en AMR's

PLT300 aandrijfeenheid– AGV-aandrijfmodule met gemiddelde- belasting

PLT600 aandrijfeenheid– zwaar-AGV-aandrijfwiel voor industriële logistiek

ElkPLT-serie AGV-aandrijfeenheidintegreert de motor, versnellingsbak, remsysteem en aandrijfwiel in een compacte structuur, waardoor eenvoudige installatie en betrouwbare werking mogelijk zijn.

Deze aandrijfunits worden veel gebruikt in:

magazijnautomatiseringssystemen

productie logistieke AGV's

mobiele robots en AMR's

zware-voertuigen voor materiaaltransport

Conclusie

DeAGV-aandrijfeenheidis het kerncomponent dat de prestaties, betrouwbaarheid en veiligheid van een automatisch geleid voertuig bepaalt.

Een goed-ontworpen aandrijfeenheid integreert de motor, versnellingsbak, rem enAGV-aandrijfwieltot een compacte en efficiënte module. Door zorgvuldig rekening te houden met factoren zoals laadvermogen, koppelvereisten en bedrijfsomstandigheden, kunnen ingenieurs de optimale oplossing voor hun AGV-systemen selecteren.

Met jarenlange ervaring in motion control en mobiele robotica,Plutoolsblijft hoge-prestaties ontwikkelenAGV-aandrijfeenheden en aandrijfwielenontworpen voor moderne industriële automatisering.

Voor meer informatie overPLT-serie AGV-aandrijfeenhedenNeem gerust contact op met het Plutools-engineeringteam voor technische ondersteuning.
