1. Kernprincipe: breken met de traditionele ‘ijzeren- kernmotorstructuur
De kernloze motor (ook wel holle kopmotor genoemd) wordt vaak beschouwd als het "kroonjuweel" van het micromotorveld. De naam komt van de kom-vormige rotorstructuur, die volledig ijzervrij is. Als roterende actuatoren worden vergeleken met de 'gewrichten' van een robot, dan liggen kernloze actuatoren dichter bij de 'zenuwuiteinden' en 'vingerspieren' van humanoïde robots, en dienen ze als belangrijke aandrijfeenheden voor het bereiken van zeer-precieze operaties.

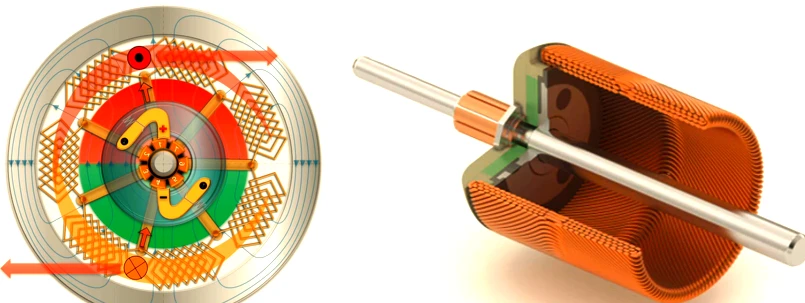

In de kern komt de drijvende kracht van de kernloze motor zelf. Door het elimineren van de conventionele kern van siliciumstaallaminering, wordt de rotor gevormd door een zelf-ondersteunende kom-vormige wikkeling, terwijl de stator gebruik maakt van hoogwaardige- permanente magneten. Wanneer deze wordt geactiveerd, werkt de stroom die door de wikkeling vloeit samen met het magnetische veld en genereert een Ampere-kracht, waardoor de rotor direct gaat draaien. Via reductiemechanismen of transmissiecomponenten wordt deze beweging omgezet in verplaatsing, snelheid of koppel, waardoor nauwkeurige controle mogelijk is.
Vanuit het perspectief van energieconversie vertrouwt deze structuur op elektromagnetische inductie en Lorentz-krachtprincipes om een efficiënte conversie van elektrische energie naar mechanische energie te bereiken. Door de volledige verwijdering van de ijzeren kern worden de verliezen aan tandkoppel en hysterese die bij traditionele motoren optreden volledig geëlimineerd, wat resulteert in een uitzonderlijk soepele werking.
Bovendien beschikken kernloze motoren over een extreem lage rotatietraagheid. Hun mechanische tijdconstante is doorgaans minder dan 10 ms, wat uitstekende dynamische responsprestaties oplevert, waardoor ze bijzonder geschikt zijn voor scenario's met hoge-start-snelheid en precisiecontrole.
2. Structureel ontwerp: de technische kunst van miniaturisatie en hoge integratie
De structuur van een kernloze motor vertegenwoordigt in wezen een reconstructie van de traditionele motortopologie, bestaande uit drie hoofdcomponenten:
Rotor (kom-vormige wikkeling):Gevormd door het kruis-wikkelen van geëmailleerde draad met hoge- prestaties in een zelf-dragende holle structuur
Stator (permanente magneet):Meestal gelegen in het midden, waardoor een stabiel magnetisch veld ontstaat
Magnetisch juk (buitenbehuizing):Vormt een compleet magnetisch circuit en verbetert de fluxdichtheid
In hoogwaardige-toepassingen zoals humanoïde robots worden kernloze motoren zelden alleen gebruikt. In plaats daarvan worden ze geïntegreerd in krachtige-actuatormodules, doorgaans gestructureerd als:
Kernloze motor + micro-planetaire versnellingsbak + spindelmechanisme + encoder
Deze geïntegreerde configuratie maakt uiterst nauwkeurige conversie van roterende beweging naar lineaire beweging mogelijk en wordt veel gebruikt in behendige handen en micro{1}}actuatorsystemen.
Vanuit een technisch decompositieperspectief omvatten de belangrijkste componenten:
Uitgaande as: levert de uiteindelijke mechanische output
Lagers voor en achter: zorgen voor stabiliteit en precisie bij hoge snelheden
Kernloze wikkelrotor: de primaire aandrijfeenheid die de dynamische prestaties bepaalt
Ingebouwde-in permanente magneten: zorgen voor een magnetisch veld met hoge energie-dichtheid
Magnetische behuizing: optimaliseert de efficiëntie van het sluiten van magnetische circuits
Commutatiesysteem (geborstelde structuur): wisselt van stroomrichting
Eindkappen: integreren verbindingen en bieden structurele bescherming
3. Materiaalsysteem: hoge prestaties gaan gepaard met hoge kosten
De prestaties van kernloze motoren zijn sterk afhankelijk van hun materiaalsysteem, dat over het algemeen neigt naar hoogwaardige--selecties.
Het magnetische circuit maakt doorgaans gebruik van permanente neodymium-ijzerboriummagneten (NdFeB) met een hoge remanentie en coërciviteit om een sterke en stabiele magnetische velduitvoer te garanderen. De wikkelingen maken gebruik van hoog-zuiver geëmailleerd koperdraad, en sommige hoogwaardige- producten maken zelfs gebruik van verzilverd- koperdraad om weerstandsverliezen te verminderen en de geleiding te verbeteren.
In geborstelde structuren worden borstelmaterialen vaak gemaakt van goud-, zilver- of platinalegeringen om een lage contactweerstand en een lange levensduur te bereiken. De magnetische behuizing maakt gebruik van zachte magnetische materialen met een hoge-permeabiliteit om een efficiënte magnetische fluxsluiting te garanderen.
Structureel worden behuizingen gewoonlijk gemaakt van aluminium- of magnesiumlegeringen om een lichtgewicht ontwerp te bereiken met behoud van een goede warmteafvoer. Lagers maken doorgaans gebruik van uiterst nauwkeurig- lagerstaal of keramische materialen om de slijtvastheid en operationele stabiliteit te verbeteren. Het isolatiesysteem is gebaseerd op polyimidematerialen met een hoge temperatuur- om betrouwbaarheid op lange- termijn te garanderen.
4. Productieproces: wikkeltechnologie als kernbarrière
De productieproblemen van kernloze motoren zijn aanzienlijk groter dan die van conventionele motoren, waarbij wikkeltechnologie de meest kritische technische barrière vormt.
De huidige reguliere processen omvatten scheve wikkelmethoden en rechte wikkelmethoden, waarbij scheve wikkeling superieure consistentie en prestaties biedt. Omdat de wikkeling volledig zelfdragend is-, kunnen zelfs kleine afwijkingen de motorprestaties rechtstreeks beïnvloeden.
Belangrijke procescontroles zijn onder meer:
Dynamische balancering: zeer gevoelig bij hoge snelheden (tot tienduizenden toeren per minuut)
Vervormen en impregneren met hars: zorgen voor structurele stabiliteit van de wikkeling tijdens werking op hoge- snelheid
Precisieverbinding: laserlassen wordt gebruikt om wikkelingen met commutatoren of terminals te verbinden
Over het geheel genomen is de productie van kernloze motoren in wezen een combinatie vanprecisieproductie op micron-niveau en geavanceerde procescontrolemogelijkheden.
5. Belangrijkste uitdagingen: knelpunten op het gebied van thermisch beheer en consistentie
Ondanks hun superieure prestaties worden kernloze motoren nog steeds geconfronteerd met aanzienlijke technische uitdagingen.
De eerste is warmteafvoer. Door de ijzerloze en holle rotorstructuur is de thermische capaciteit beperkt. Onder omstandigheden met een hoge stroomdichtheid kan warmteaccumulatie optreden, waardoor de levensduur van de isolatie wordt aangetast of zelfs tot defecten kan leiden.
De tweede is productieconsistentie. De kom{1}}vormige wikkeling heeft extreem dunne wanden, waardoor het een uitdaging is om de cilindrische nauwkeurigheid, concentriciteit en dynamische balans te behouden tijdens geautomatiseerde productie.
Omdat producten steeds verder evolueren in de richting van extreme miniaturisatie, stelt de integratie van encoders en aandrijfelektronica binnen een beperkte ruimte hogere eisen aan micro-elektronische verpakkingen en systeemintegratiemogelijkheden.
6. Marktlandschap: Europees leiderschap met snelle binnenlandse vangst-Omhoog
Wereldwijd wordt de markt voor kernloze motoren lange tijd gedomineerd door Europese fabrikanten:
Maxon (Zwitserland): een maatstaf voor hoogwaardige-toepassingen, die veel worden gebruikt in de lucht- en ruimtevaart en in wetenschappelijk onderzoek
Faulhaber (Duitsland): pionier op het gebied van scheve wikkeltechnologie
Portescap (Europa/VS): zeer concurrerend in toepassingen voor medische apparatuur
De afgelopen jaren zijn Chinese fabrikanten, gedreven door de snelle groei van humanoïde robotica en precisieautomatisering, snel gestegen. Bedrijven als MOONS', Dingzhi Technology en Topband hebben sterke voordelen ontwikkeld op het gebied van verzendschaal en kostenbeheersing.
7. Ontwikkelingstrends: borstelloze, geïntegreerde en intelligente evolutie
De toekomstige ontwikkeling van kernloze motoren zal zich op de volgende richtingen concentreren:
Ten eerste: extreme miniaturisatie. Met de groei van chirurgische robots en minimaal invasieve apparaten blijft de vraag naar aandrijfsystemen met een diameter van 6 mm of zelfs kleiner stijgen.
Ten tweede, borstelloos ontwerp en integratie. Borstelloze configuraties verbeteren de levensduur, terwijl de integratie van encoders en drivers in de motor 'servo coreless modules' vormt, waardoor de systeemintegratie aanzienlijk wordt verbeterd.
Ten derde: kostenoptimalisatie en binnenlandse vervanging. Naarmate wikkelapparatuur en -processen volwassener worden, wordt verwacht dat kernloze motoren geleidelijk de traditionele micromotoren met ijzeren-kern zullen vervangen.
Ten vierde, intelligentie en netwerken. Ondersteuning voor industriële communicatieprotocollen zoals EtherCAT en Profinet maakt bediening op afstand en coördinatie op systeem-niveau mogelijk.
Ten vijfde: materiële en structurele innovatie. Technologieën zoals rotors van koolstofvezelcomposiet en permanente magneten op hoge- temperatuur zullen de vermogensdichtheid en het aanpassingsvermogen aan de omgeving verder verbeteren.
Ten zesde: sectorspecifieke-aanpassing. Voor high{2}}-gebieden zoals medische apparatuur, halfgeleiders en humanoïde robotica zullen specifieke structurele ontwerpen en optimalisatie van besturingsalgoritmen de belangrijkste onderscheidende factoren worden.
